Kit d’arrêt simple avec vanne motorisable
L’évolution de l’installation encastrable
La révolution numérique fait déjà partie de nos vies et de nos maisons, mais les solutions techniques d’automatisation domestique ne sont pas toujours intuitives à concevoir, simples à installer et faciles à utiliser pour l'utilisateur final. Pour relever ce défi, TECO a conçu la vanne K4E préassemblé dans un boîtier et déportable. Dans la version avec le moteur E100, la vanne K4E répond aux nouveaux besoins de la domotique car elle est :
- INNOVANTE DANS LES APPLICATIONS : le produit peut être utilisé aussi bien pour le chauffage que pour les systèmes sanitaires avec plusieurs fonctions qui peuvent être intégrées dans des solutions d'installations modernes. Sa conception compacte s’adapte à n’importe quel environnement.
- SIMPLE À INSTALLER : la vanne préassemblé dans un boîtier compact s’installe rapidement grâce aux connexions Fastec®. L’introduction du moteur E100 aussi est simple et rapide.
- FACILE À UTILISER : l’utilisateur peut facilement gérer son système de manière autonome.
AVEC LA VANNE K4E, L’AVENIR DE L’ENCASTRABLE, C’EST AUJOURD’HUI.
l’encastrable
qui n’existait pas
SANITAIRE
- Arrêt général depuis l’unité d’habitation.
- Arrêt individuel d’une pièce ou d’un appareil.
- Composants pour systèmes contre les fuites.
- Composants pour le rinçage du système (anti-stagnation/anti-légionellose).
JARDINAGE
- Irrigation de balcon/jardin.
UTILISATIONS OCCASIONNELLES
- Services payants et appareils.
- Hôtes, chambres d’hôtes...
CHAUFFAGE
- Vanne de zone.
Préparez aujourd’hui,
vous pouvez décider demain
VERSION MANUELLE
FERMETURE/OUVERTURE DE LA VANNE AVEC UNE POIGNÉE
VERSION TÉLÉCOMMANDABLE
FERMETURE/OUVERTURE DE LA VANNE AVEC UN MOTEUR
Prête pour
l’encastrement compact
Dimensions compactes pour une installation sûre, pratique et efficace même dans les espaces réduits.
La vanne K4E (également dans la version motorisée E100) préassemblé dans un boîtier de taille hyper réduite peut être installée dans tout type de mur.
COMPACT ET EFFICACE
Les dimensions et les performances du moteur Série E100 TECO sont optimisées pour pouvoir introduire le boîtier préassemblé de la vanne K4E. Il s’agit d’un moteur extrêmement compact, à faible consommation d’énergie, silencieux, fiable, qui exploite les avantages de la vanne Top Entry dotée d’une technologie anti-blocage.
Application: SANITAIRE
| Code | Tension | Description |
|---|---|---|
| E1045100 | 230V | Moteur 230V micro 20s SPST micro-interrupteur avec signalisation de fermeture. |
| E1046100 | 24V | Moteur 24V micro 20s SPST micro-interrupteur avec signalisation de fermeture. |
Application: CHAUFFAGE
| Code | Tension | Description |
|---|---|---|
| E1042100 | 230V | Moteur 230V micro 20s SPST micro-interrupteur avec signalisation d’ouverture. |
| E1044100 | 24V | Moteur 24V micro 20s SPST micro-interrupteur avec signalisation d’ouverture |
Prête pour
l’installation et la maintenance
Prête pour
la connexion rapide et flexible
Flexibilité maximale pour une installation sur mesure de votre système.
ACCESSOIRES ET RACCORDS®
Twin 1
ACCESSOIRES ET RACCORDS®
Twin 2
ACCESSOIRES ET RACCORDS®
Eurocône 3/4”
ACCESSOIRES ET RACCORDS®
Bouchon
ACCESSOIRES ET RACCORDS®
Coude
ACCESSOIRES ET RACCORDS®
Coude Femelle
ACCESSOIRES ET RACCORDS®
en « T »
ACCESSOIRES ET RACCORDS®
en « T » Femelle
Prête pour
tous les environnements
L’AUTOMATISATION QUI SAIT SE FAIRE DISCRÈTE
Le seul élément de la vanne K4E visible
à l’extérieur est la plaque de couverture, élégante et
disponible en plusieurs finitions.
De par la compacité et l’esthétique de la plaque de
couverture, la vanne K4E peut être mise
en place partout et s’intègre parfaitement au style de n’importe quel environnement.
Plaque avec ouverture/fermeture magnétique
FINITIONS DE LA PLAQUE DE COUVERTURE: B03
Blanche
Argent
Chromée polie
Noire Soft Touch

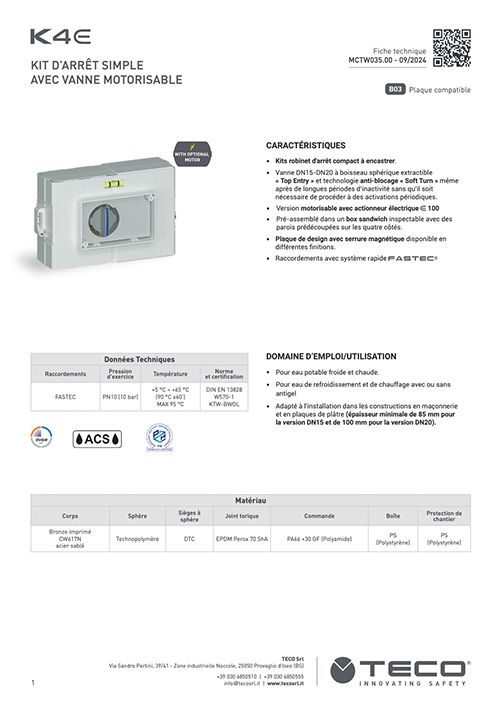

Données techniques
DOMAINE D’EMPLOI/UTILISATION
- Pour eau potable froide et chaude.
- Pour eau de refroidissement et de chauffage avec ou sans antigel.
- Adapté à l'installation dans les constructions en maçonnerie et en plaques de plâtre (épaisseur minimale de 85 mm pour la version DN15 et de 100 mm pour la version DN20).
| Données techniques | |
|---|---|
| Norme et certification | DIN EN 13828 W570-1 KTW-BWGL ACS PZH |
| Pression d’exercice | PN 10 (10 bar) |
| Température | +5 °C ÷ +95 °C |
| Raccordements | FASTEC® |
 | |
- Kits robinet d'arrêt compact à encastrer.
- Vanne DN15-DN20 à boisseau sphérique extractible « Top Entry » et technologie anti-blocage « Soft Turn » même après de longues périodes d’inactivité sans qu'il soit nécessaire de procéder à des activations périodiques.
- Version motorisable avec actionneur électrique E100 (uniquement pour K4E).
- Pré-assemblé dans un box sandwich inspectable avec des parois prédécoupées sur les quatre côtés.
- Plaque de design avec serrure magnétique disponible en différentes finitions.
- Raccordements avec versions filetées ou avec système rapide FASTEC®.
Documentation
Teco propose ses bibliothèques de produits développées sur la plateforme Autodesk Revit, garantissant des données conformes aux normes BIM.
Catalogue BIM
