Kit de corte simple con válvula motorizada
La evolución del encastre
La revolución digital ya forma parte de nuestras vidas y hogares, pero las soluciones técnicas de automatización del hogar no siempre son intuitivas a la hora de diseñarlas, fáciles de instalar y sencillas de usar para el usuario final. Para resolver estos desafíos, TECO ha diseñado la válvula K4E premontada en la caja y con control remoto. En la versión con motor E100, la válvula K4E satisface las nuevas necesidades de la domótica en cuanto a:
- INNOVACIÓN EN LAS APLICACIONES: el producto se puede usar tanto para sistemas de calefacción como para instalaciones sanitarias con múltiples funciones que se pueden integrar en soluciones de sistemas modernos. El diseño compacto es adecuado para cualquier entorno.
- FÁCIL DE INSTALAR: la válvula premontada en una caja compacta, se puede instalar rápidamente gracias a las conexiones Fastec®. Incluso la inserción del motor Serie E100 es rápida y sencilla.
- FÁCIL DE USAR: el usuario puede gestionar su sistema de forma independiente y sin problemas.
CON LA VÁLVULA K4E, EL FUTURO DEL ENCASTRE ES HOY.
El encastre
que no existía
SISTEMA SANITARIO
- Cierre general de toda la vivienda.
- Cierre individual de la habitación o aparato.
- Componente para sistemas anti-fugas.
- Componentes para el lavado del sistema (anti-estancamiento/anti-legionella).
JARDINERÍA
- Irrigación del balcón/jardín.
USUARIOS TEMPORALES
- Servicios de «PAGO POR USO» y aparatos.
- Hotel, B&B...
SISTEMA DE CALEFACCIÓN
- Válvula de zona.
Prepárese hoy,
puede elegir mañana
VERSIÓN MANUAL
CIERRE/APERTURA DE LA VÁLVULA CON MANILLA
VERSIÓN CON ACCIONAMIENTO REMOTO
CIERRE/APERTURA DE LA VÁLVULA CON MOTOR
Lista para
encastre compacto
Dimensiones compactas para una instalación segura, cómoda y eficaz incluso en espacios reducidos.
La válvula K4E(también en la versión con motor E100) premontada en una caja extremadamente pequeña puede instalarse en cualquier tipo de pared.
COMPACTO Y EFICAZ
El motor Serie E100 de TECO está optimizado en cuanto a tamaño y rendimiento, para su inserción en la caja premontada de la válvula K4E. Es un motor extremadamente compacto, de bajo consumo energético, silencioso y fiable, que aprovecha las ventajas de la válvula Top Entry con tecnología antibloqueo.
Aplicación: sistema sanitario
| Código | Tensión | Descripción |
|---|---|---|
| E1045100 | 230V | Motor de 230V con microinterruptor 20s SPST y microinterruptor con señalización de cierre |
| E1046100 | 24V | Motor de 24V con microinterruptor 20s SPST y microinterruptor con señalización de cierre |
Aplicación: sistema de calefacción
| Código | Tensión | Descripción |
|---|---|---|
| E1042100 | 230V | Motor de 230V con microinterruptor 20s SPST microinterruptor con señalización de apertura |
| E1044100 | 24V | Motor de 24V con microinterruptor 20s SPST y microinterruptor con señalización de apertura |
Lista para
la instalación
Lista para
conexión rápida y flexible
Máxima flexibilidad para una instalación a medida de tu sistema.
ACCESORIOS Y RACORES FASTEC®
Twin 1
ACCESORIOS Y RACORES FASTEC®
Twin 2
ACCESORIOS Y RACORES FASTEC®
Eurocono 3/4”
ACCESORIOS Y RACORES FASTEC®
Tapón
ACCESORIOS Y RACORES FASTEC®
Codo
ACCESORIOS Y RACORES FASTEC®
Codo hembra
ACCESORIOS Y RACORES FASTEC®
Conexión en «T»
ACCESORIOS Y RACORES FASTEC®
Conexión en «T» hembra
Lista para
cualquier entorno
LA AUTOMATIZACIÓN QUE SABE SER DISCRETA
El único elemento de la válvula K4E visible desde el exterior es la placa de cubierta, elegante y disponible en diferentes acabados. Debido a su capacidad para ser compacta y a la estética de la placa de cubierta, la válvula K4E se puede colocar en cualquier lugar y se integra perfectamente con el estilo de cualquier entorno.
Placa con apertura/cierre magnético
ACABADOS DE LA PLACA DE COBERTURA: B03
Blanca
Plata
Cromo brillante
Negra soft Touch

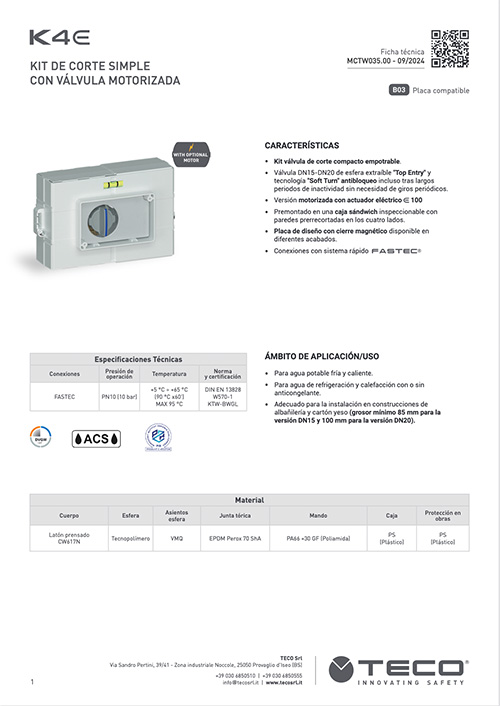

Datos técnicos
ÁMBITO DE APLICACIÓN/USO
- Para agua potable fría y caliente.
- Para agua de refrigeración y calefacción con o sin anticongelante.
- Adecuado para la instalación en construcciones de albañilería y cartón yeso (grosor mínimo 85 mm para la versión DN15 y 100 mm para la versión DN20).
| Datos técnicos | |
|---|---|
| Norma y certificación | DIN EN 13828 W570-1 KTW-BWGL ACS PZH |
| Presión de ejercicio | PN 10 (10 bar) |
| Temperatura | +5 °C ÷ +95 °C |
| Racores | FASTEC® |
 | |
- Kit válvula de corte compacto empotrable.
- Válvula DN15-DN20 de esfera extraíble "Top Entry" y tecnología "Soft Turn" antibloqueo incluso tras largos periodos de inactividad sin necesidad de activaciones periódicas.
- Versión motorizada con actuador eléctrico E100 (sólo para K4E).
- Premontado en una caja sándwich inspeccionable con paredes prerrecortadas en los cuatro lados.
- Placa de diseño con cierre magnético disponible en diferentes acabados.
- Conexiones con versiones roscadas o con sistema rápido FASTEC®.
Documentación
Teco ofrece sus bibliotecas de productos desarrolladas en la plataforma Autodesk Revit, garantizando datos conformes con los estándares BIM.
Catálogo BIM
