Verteilerbausatz mit motorisiertem Ventil
Die entwicklung der nterputzmontage
Die digitale Revolution hat längst Einzug in unser Leben und unser Zuhause gehalten, doch nicht immer ist die technische Automatisierung im Haushalt intuitiv zu planen, leicht zu ins- tallieren und für den Endnutzer einfach zu benutzen. Um diesen Herausforderungen gerecht zu werden, HAT TECO K4E, ein fernsteu- erbares und im Kasten vormontiertes Ventil entwickelt. In der Version mit dem Motor E100 erfüllt K4E die jüngsten Anforderungen von Smarthomes aus folgenden Gründen:
- INNOVATIV IN DER ANWENDUNG: das Produkt kann sowohl für Heiz- als auch für sanitäre Anlagen verwendet werden und bietet mehrere Funktionen, die sich in moderne Anlagelösungen integrieren lassen. Das kompakte Design ist für alle Umgebungen ge-eignet.
- EINFACHZU INSTALLIEREN: das im Kasten vormontierte Ventil ist dank der Fastec®-Anschlüsse leicht zu installieren. Auch der Einbau des Motors E100 Series gelingt schnell und einfach.
- EINFACH IN DER NUTZUNG: der Nutzer ist in der Lage, seine Anlage eigenständig und ohne Schwierigkeiten zu bedienen.
MIT K4E, BEGINNT DIE ZUKUNFT DES UNTER-PUTZES BEREITS JETZT.
Unterputzmontage
So wie es sie bisher Noch nie gab
SANITÄRANLAGEN
- Allgemeine Absperrung der Wohneinheit.
- Einzelabsperrung der Räumlichkeit oder des Geräts.
- Bauteil für Leckageschutzsysteme.
- Bauteile für die Spülungder Anlage (gegen stagnierendes Wasser/Legionellen).
GÄRTNEREI
- Bewässerung von Balkon/Garten.
ANLAGEN OHNE DAUERNUTZUNG
- „PAY PER USE“-Dienste und Geräte
- Hotel, B&B...
HEIZUNG
- Bereichsventil.
HEUTE EINRICHTEN,
MORGEN ENTSCHEIDEN
MANUELLE VERSION
SCHLIESSEN/ÖFFNEN DES VENTILS MIT DEM GRIFF
FERNSTEUERBARE VERSION
SCHLIESSEN/ÖFFNEN DES VENTILS PER MOTOR
Bereit für
die kompakte unterputzinstallation
Kompakte Abmessungen für eine sichere, bequeme und wirksame Installation auch bei Platzmangel.
Das in einem Kasten mit extrem reduzierten Abmessungen vormontierte Ventil K4E kann (auch in der Version mit Motor E100) in jede Art von Wand eingebaut werden.
KOMPAKT UND WIRKSAM
Der Motor E100 Series von TECO wurde im Hinblick auf Abmessung und Leistung für den Einbau des Ventils K4E in den vormontierten Kasten optimiert. Es handelt sich um einen extrem kompakten Motor mit niedrigem Energieverbrauch, der leise und zuverlässig läuft, und der die Vorteile des Top Entry-Ventils mit Blockierschutztechnologie nutzt.
Anwendung: Sanitäranlagen
| Code | Spannung | Beschreibung |
|---|---|---|
| E1045100 | 230V | Motor 230 V micro 20s SPST Mikroschalter mit Schließsignal |
| E1046100 | 24V | Motor 24 V micro 20s SPST Mikroschalter mit Schließsignal |
Anwendung: Heizung
| Code | Spannung | Beschreibung |
|---|---|---|
| E1042100 | 230V | Motor 230 V micro 20s SPST Mikroschalter mit Öffnungssignal |
| E1044100 | 24V | Motor 24 V micro 20s SPST Mikroschalter mit Öffnungssignal |
Bereit für
die installation und die wartung
Bereit für
den schnellen und flexiblen anschluss
Maximale Flexibilität für eine taylor-made Installation Ihrer Anlage.
ZUBEHÖR UND FITTINGS FASTEC®
Twin 1
ZUBEHÖR UND FITTINGS FASTEC®
Twin 2
ZUBEHÖR UND FITTINGS FASTEC®
Eurokonus 3/4”
ZUBEHÖR UND FITTINGS FASTEC®
Stopfen
ZUBEHÖR UND FITTINGS FASTEC®
Bogen
ZUBEHÖR UND FITTINGS FASTEC®
Bogen Buchse
ZUBEHÖR UND FITTINGS FASTEC®
T-Stück
ZUBEHÖR UND FITTINGS FASTEC®
T-Stück Buchse
Geeignet für
ede umgebung
DIE AUTOMATISIERUNG, DIE ES VERMAG, DISKRET ZU SEIN
Das einzige Element des Ventils K4E, das von außen sichtbar ist, ist die stilvolle Abdeckplatte, die in verschiedenen Ausführungen erhältlich ist. Aufgrund ihrer kompakten Abmessungen und der optisch ansprechenden Abdeckplatte kann K4E überall positioniert werden und passt sich perfekt and den Stil aller Räumlichkeiten an.
Platte mit magnetischer Öffnung/Verschluss
AUSFÜHRUNGEN DER ABDECKPLATTEN: B03
Weiß
Silver
Cromo
Schwarz Soft Touch

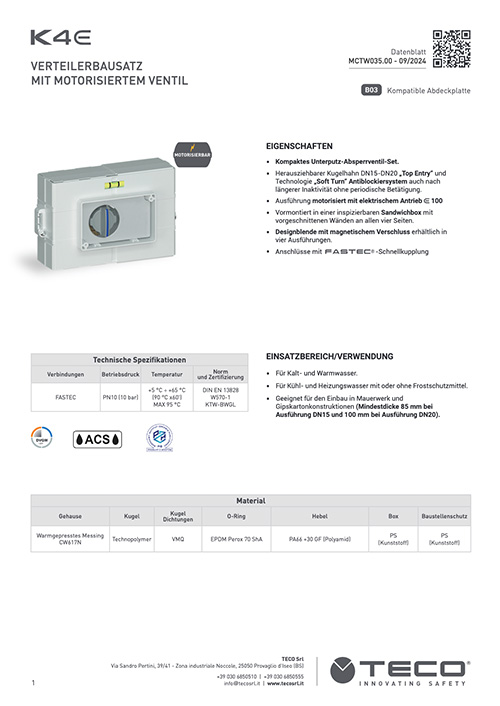

Technische Daten
EINSATZBEREICH/VERWENDUNG
- Für Kalt- und Warmwasser.
- Für Kühl- und Heizungswasser mit oder ohne Frostschutzmittel.
- Geeignet für den Einbau in Mauerwerk und Gipskartonkonstruktionen (Mindestdicke 85 mm bei Ausführung DN15 und 100 mm bei Ausführung DN20).
| Technische Daten | |
|---|---|
| Norm und Zertifizierung | DIN EN 13828 W570-1 KTW-BWGL ACS PZH |
| Box Sandwich | P |
| Betriebsdruck | PN 10 (10 bar) |
| Temperatur | +5 °C ÷ +95 °C |
| Anschlüsse | FASTEC® |
 | |
- Kompaktes Unterputz-Absperrventil-Set.
- Herausziehbarer Kugelhahn DN15-DN20 „Top Entry“ und Technologie „Soft Turn“ Antiblockiersystem auch nach längerer Inaktivität ohne periodische Betätigung.
- Ausführung motorisiert mit elektrischem Antrieb E100 (nur für K4E).
- Vormontiert in einer inspizierbaren Sandwichbox mit vorgeschnittenen Wänden an allen vier Seiten.
- Designblende mit magnetischem Verschluss erhältlich in vier Ausführungen.
- Anschlüsse mit Gewinde- oder Schnellkupplungsversion FASTEC®.
Unterlagen
Teco bietet seine Produktbibliotheken an, die auf der Plattform Autodesk Revit entwickelt wurden und BIM-Standards konforme Daten gewährleisten.
BIM-Katalog
